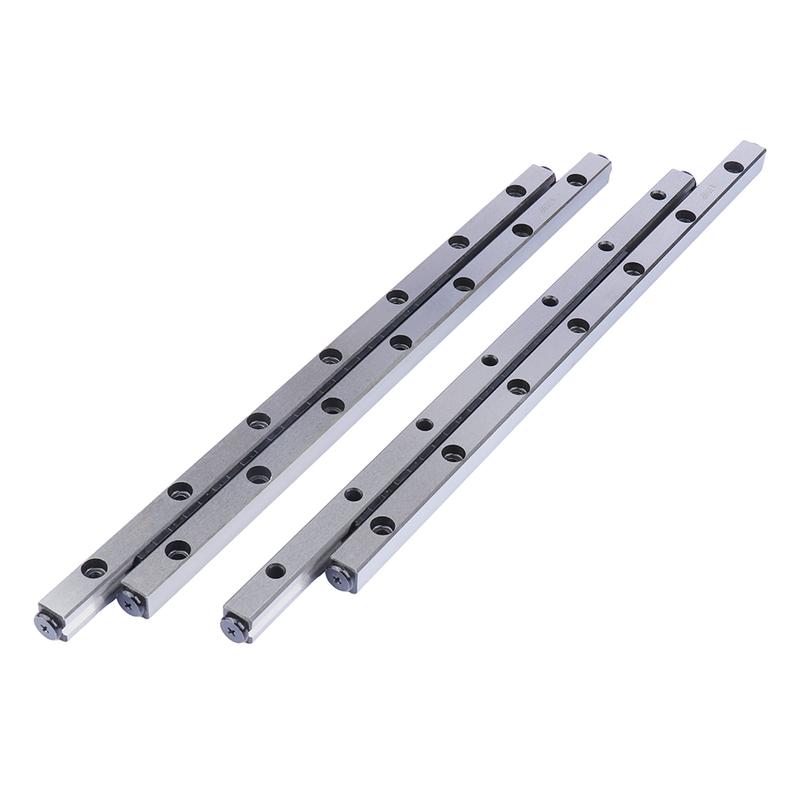

​滚柱交叉导轨通过交叉滚子的滚动运动与V型滚道结构配合，实现高精度、高刚性的直线运动，其工作原理可从核心结构、运动机制、多向承载能力三方面详细阐述：
一、核心结构：精密配合的滚动单元
滚柱交叉导轨由三部分组成：
V型滚道导轨：通常采用矩形或梯形截面，表面经精密磨削与热处理，形成高刚性、耐磨的基体。
滚子保持架：用于固定圆柱滚子，防止其相互摩擦或碰撞，确保滚动平稳性。
交错排列的圆柱滚子：滚子呈90度垂直交叉分布，数量多且排列密集，形成线接触结构。
关键设计：滚子长度比直径小0.15~0.25毫米，避免端面与导轨面摩擦；通过保持架隔开，每侧两组滚子，适应短行程场景。
二、运动机制：滚动摩擦实现高效传动
当保持架在导轨上移动时，滚子通过三种运动降低摩擦并提升精度：
旋转运动：滚子在接触点处绕导轨法线旋转，分散接触应力，延长导轨寿命。
滚动运动：滚子在V型滚道面上滚动，将滑动摩擦转化为滚动摩擦，摩擦系数降低至滑动导轨的1/50~1/100，运动效率显著提升。
自转运动：滚子绕自身轴线自转，进一步减少摩擦阻力，确保运动平稳性。
效果：保持架在导轨上实现直线运动，运动精度可达微米级，刚性比滚珠导轨高3~5倍，适合高精度定位场景。
三、多向承载能力：线接触结构分散载荷
滚柱交叉导轨的核心优势在于其多向承载能力，源于以下设计：
线接触结构：滚子与V型滚道形成线接触，接触面积远大于滚珠导轨的点接触，弹性变形量极小。例如，在承受1000N载荷时，交叉导轨的弹性变形量仅为滚珠导轨的1/3。
多向载荷分散：无论载荷来自径向、轴向还是倾覆力矩方向，均有对应的导轨面支承。例如，在轴承试验机中，交叉导轨可同时承受轴向和径向力，并将载荷均匀施加于试验轴承外圈，确保加载稳定性。
高刚性设计：通过缩短滚子间距、增大有效接触长度（如采用R型滚子保持器），进一步提升刚性。例如，VR型交叉导轨的滚子节距间隔缩短30%，刚性提升20%。
