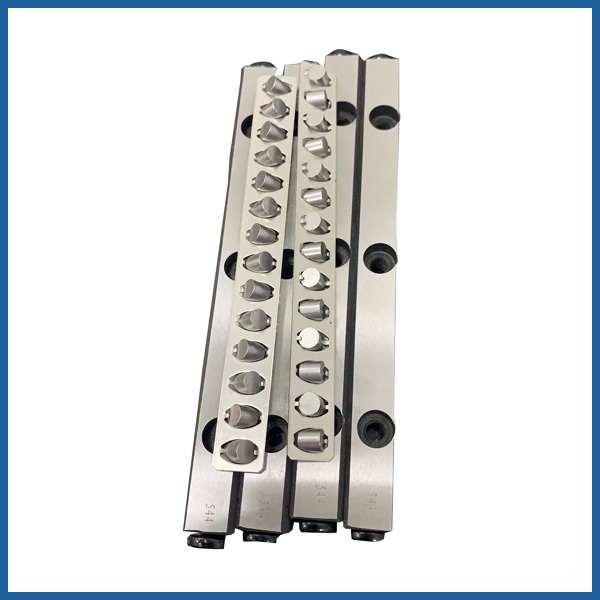

​交叉滚动导轨（又称交叉滚子导轨）是一种高精度滚动导轨，其滚动体（滚子）在 V 型导轨面间交叉排列，能同时承受径向、轴向及倾覆力矩，具有高刚性、高精度、运动平稳等特点，广泛应用于精密机床、测量仪器、半导体设备等场景。选择时需结合其结构特性和应用需求，重点考虑以下因素：
一、负载特性
交叉滚动导轨的承载能力与其结构设计、滚子尺寸及材料密切相关，需匹配实际负载需求：
额定动载荷与静载荷：
额定动载荷（C）：导轨在长期往复运动中，允许承受的最大载荷（单位：N），需根据实际工作载荷（考虑冲击和惯性力）选择，通常要求工作载荷≤C/3~C/5，以保证寿命。
额定静载荷（C₀）：静止或低速运动时能承受的最大载荷，需满足工作载荷≤C₀/2（避免滚子与导轨面产生塑性变形）。
载荷方向：
交叉滚子导轨可承受多向载荷（径向、轴向、力矩载荷），但需明确主要受力方向：
若承受较大倾覆力矩（如精密旋转工作台），需选择长行程、宽导轨间距的型号（提高抗倾覆能力）；
若以径向载荷为主（如直线滑台），需确保滚子与导轨面接触均匀，避免偏载。
二、精度等级
交叉滚动导轨的精度直接影响设备的定位精度和运动平稳性，需根据应用场景的精度要求选择：
常用精度指标：
行走平行度：滑块运动轨迹与导轨基准面的平行度，精密级（P 级）可达 0.01mm/1000mm，普通级（N 级）为 0.02~0.05mm/1000mm。
间隙：滚子与导轨面的配合间隙，可通过预紧调整（无间隙或微量过盈），高精度场景（如测量仪器）需选择 “零间隙” 或 “预紧级”，避免反向运动时的 “空程”。
平面度：导轨安装基面的平面度误差，需≤0.01mm/m（精密级），否则会导致导轨受力不均，加剧磨损。
适用场景对应精度：
普通自动化设备（如输送线）：选择 N 级即可；
精密机床、坐标测量机：需 P 级或更高精度（如 SP 级，行走平行度≤0.005mm/1000mm）。
三、行程与安装空间
交叉滚动导轨的行程和尺寸需与设备结构匹配，避免因空间限制影响使用：
行程长度：根据运动部件的最大移动距离选择，标准导轨长度通常为 500mm~3000mm，超长行程可定制拼接（需保证拼接处精度）。
安装尺寸：
宽度：导轨宽度（如 15mm、20mm、30mm 等）需与设备安装空间适配，宽导轨承载能力更强，但占用空间更大。
高度：滑块与导轨的总高度需符合设备整体结构设计，避免与其他部件干涉。
结构形式：
分体式：导轨与滑块分离，安装灵活，适合长行程；
一体化：导轨与底座集成，刚性更高，适合短行程高精度场景（如小型滑台）。
四、环境适应性
交叉滚动导轨的密封性和材料需适应工作环境，避免污染物或极端条件影响寿命：
粉尘与潮湿环境：
选择带密封端盖和刮屑板的滑块（如橡胶密封唇），防止粉尘、水汽进入滚子间隙（尤其在机床加工、户外设备中）。
潮湿或腐蚀性环境（如沿海、化工）需选用不锈钢材质（导轨、滑块、滚子均为不锈钢），表面可做钝化处理。
高温 / 低温环境：
高温（≥80℃）时，需使用耐高温润滑脂（如聚脲基脂），导轨材料选择耐热钢（如 SUJ2 经高温回火）；
低温（≤-10℃）时，采用低温润滑脂（如硅基脂），避免润滑脂凝固。
洁净环境：
半导体、医药设备需选择无润滑或低挥发润滑的导轨（如固体润滑滚子），避免油脂挥发污染环境，同时配备全封闭防护罩。
五、预紧力与刚性
预紧力是调整导轨刚性和间隙的关键参数，需根据负载和精度需求设定：
预紧等级：通常分为 0 级（无预紧）、1 级（轻预紧）、2 级（中预紧）、3 级（重预紧），预紧力越大，刚性越高（变形量越小），但摩擦力也越大（影响运动灵活性）。
选择原则：
轻载、高速运动（如自动化抓取机构）：选 0 级或 1 级预紧，减少能耗和发热；
重载、高精度定位（如加工中心工作台）：选 2 级或 3 级预紧，提高抗变形能力，保证加工精度。
六、润滑与维护
合理的润滑和维护能延长导轨寿命，需考虑维护便捷性：
润滑方式：
常规场景：通过滑块注油嘴定期加注润滑脂（如锂基脂），建议运行 100km 或每月补充一次；
长期免维护场景：选择预注满长效润滑脂的滑块（如含聚四氟乙烯添加剂的润滑脂），适合难以频繁维护的设备。
维护便利性：
滑块是否易拆卸（便于更换密封件或滚子）；
导轨表面是否便于清洁（如光滑无凹槽，减少油污和粉尘堆积）。
