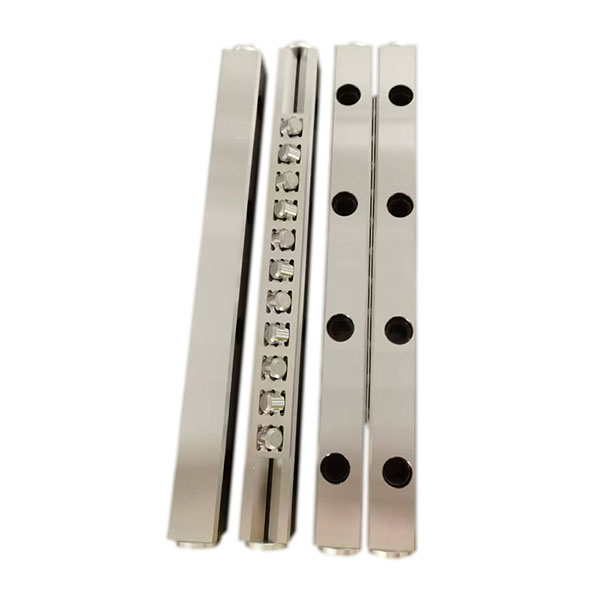

​交叉导轨丝杆是一种集成了交叉滚子导轨和滚珠丝杆的精密机械传动组件，常用于高精度直线运动场景，如数控机床、半导体设备、精密检测仪器等。其核心优势是将导轨的导向精度与丝杆的传动精度结合，实现高刚性、低摩擦、高精度的直线运动。
那么，下面小编教一下大家在延长交叉导轨丝杆的使用寿命需要从设计选型、安装调试、日常维护等多方面入手，以下是具体方法和操作要点：
一、精准选型与设计优化
1. 合理匹配负载参数
计算实际载荷：确保导轨和丝杆的额定载荷（径向 / 轴向载荷、倾覆力矩）至少为实际工况载荷的 1.5-2 倍，避免长期满载或过载运行。
案例：若工作台重量为 500kg，加工载荷为 300kg，需选择额定载荷≥1200kg 的导轨。
2. 选择合适精度等级
根据设备需求选择精度等级，避免 “过度选型” 导致成本浪费或 “精度不足” 引发异常磨损。
示例：普通自动化设备选精密级（P 级）导轨即可，半导体设备需用超精密级（SP/UP 级）。
3. 优化安装结构
采用刚性底座（如铸铁或大理石），确保安装面平面度≤0.01mm/m，垂直度≤0.005mm/m，减少安装应力对导轨丝杆的影响。
避免悬臂式安装，优先使用两端支撑或中间辅助支撑，降低丝杆下垂量。
二、规范安装与调试
1. 清洁与润滑预处理
安装前用无水乙醇或煤油彻底清洁导轨、丝杆表面及安装底座，去除油污、铁屑等异物，避免杂质进入滚道导致划伤。
预装时在导轨滚道和丝杆螺旋槽内均匀涂抹一层薄润滑脂（如 NLGI 2 级锂基脂），减少初始运行磨损。
2. 同轴度与平行度校准
使用激光干涉仪或千分表校准导轨与丝杆的平行度（误差≤0.005mm/m），以及丝杆与电机轴的同轴度（径向跳动≤0.003mm）。
若同轴度偏差过大，会导致丝杆承受额外弯矩，加速滚珠和滚道磨损。
3. 预紧力调整
滚珠丝杆需通过双螺母预紧消除轴向间隙（预紧力一般为最大载荷的 10%-15%），但预紧力不宜过大，否则会增加摩擦发热。
交叉导轨通过调整侧压板或偏心滚轮，使滚子与滚道保持适度预压（以手动推动工作台无卡顿、无间隙感为宜）。
三、强化日常维护保养
1. 定期润滑管理
润滑周期：
手动润滑：每运行 8-12 小时通过油嘴补充润滑脂，或每 24 小时滴注润滑油（如 ISO VG 32 机械油）。
自动润滑：设置润滑泵每 30 分钟供油一次，每次供油量 0.1-0.3ml（根据行程长度调整）。
润滑不足的表现：运行时出现异常噪音（如 “咔咔” 声）、阻力增大、温度升高（超过 60℃），需立即停机补油。
2. 清洁与防尘
每周用干燥压缩空气吹净导轨和丝杆表面的灰尘、铁屑，并用软布擦拭（避免使用棉纱，防止纤维残留）。
在粉尘、切削液或油污环境中，必须安装不锈钢带防尘罩、风琴罩或橡胶防尘唇，并定期检查防尘装置是否破损。
3. 精度检测与调整
每月使用千分表检测工作台的直线度和垂直度（允许误差≤0.005mm/300mm），每半年用激光干涉仪校准定位精度。
若发现定位误差超差，需检查丝杆预紧力、导轨压板松紧度，必要时重新调整或更换磨损部件。
四、控制运行工况
1. 避免极端运行条件
温度控制：工作环境温度保持在 20±2℃，避免阳光直射或靠近热源（如加热炉、电机），温差过大会导致导轨丝杆热变形（热膨胀系数≈11×10⁻⁶/℃）。
速度限制：不超过额定最大速度（通常≤1000mm/s），高速运行时需提高润滑频率，防止滚珠因离心力过大脱离滚道。
2. 防撞击与过载保护
在行程两端安装缓冲器或限位开关，避免工作台因失控撞击导轨端部，导致滚子或滚珠破损。
配置过载保护装置（如扭矩限制器、压力传感器），当载荷超过额定值时自动停机，防止丝杆弯曲或导轨断裂。
3. 周期性停机检查
每运行 500 小时进行一次全面检查：
目视检查导轨滚道、丝杆表面是否有划痕、压痕或锈蚀。
用手推动工作台，感知运动阻力是否均匀，若有卡顿需检查滚子或滚珠是否破损。
检测丝杆螺母的轴向间隙（使用百分表抵在螺母上，往复推拉工作台，读数差值应≤0.002mm）。
五、故障预判与及时处理
1. 异常信号识别
噪音异常：轻微 “嗡嗡” 声为正常，若出现 “尖锐啸叫” 或 “金属撞击声”，可能是润滑不足、滚珠破损或安装松动。
振动增大：可能是导轨滚子磨损、丝杆弯曲或联轴器松动，需用振动测试仪定位振源。
温度升高：正常运行温度≤50℃，若超过 60℃需检查润滑是否堵塞、预紧力是否过大或负载异常。
2. 磨损件更换策略
当导轨滚道磨损深度超过 0.01mm，或丝杆滚珠直径磨损超过 0.005mm 时，需整体更换导轨组件或丝杆螺母副。
更换时应同时更换同一组的导轨和丝杆，避免新旧部件精度不匹配导致运行异常。
